Kontrol Rellay Via SMS-menggunakan modul SIM800L Arduino dilengkapi PCB dan codingnya

Tanggal : 06/10/2016, dibaca 4050 kali.

Dengan alat ini kita dapat mengendalikan alat elektronik jarak jauh, misal lampu teras, lampu kamar, pompa air, dal lain-lain, hanya cukup dengan kirim SMS.

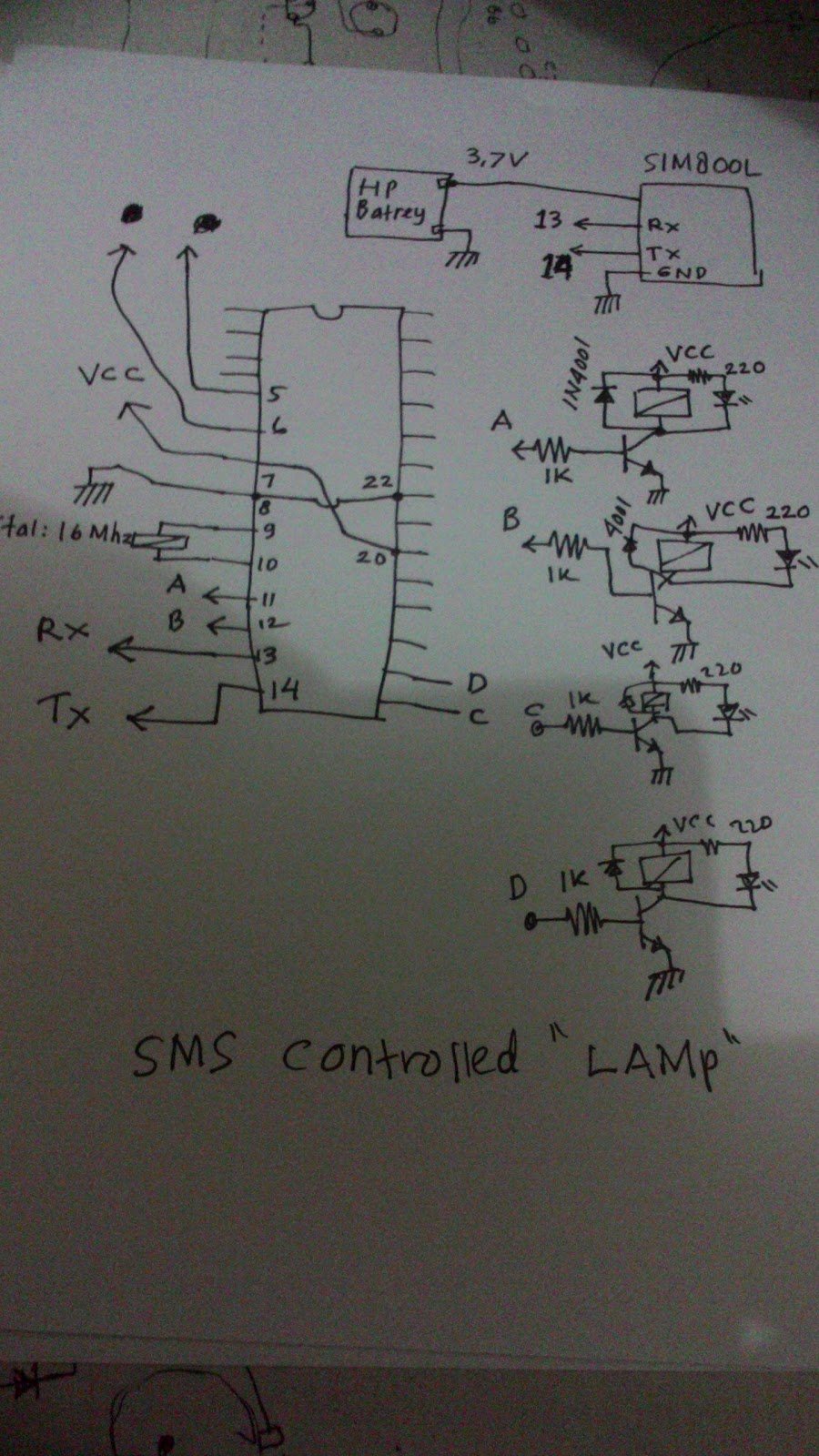

berikut Skemanya :

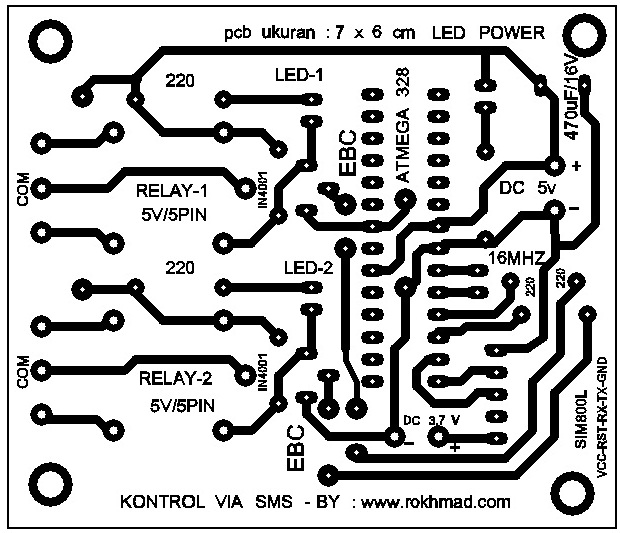

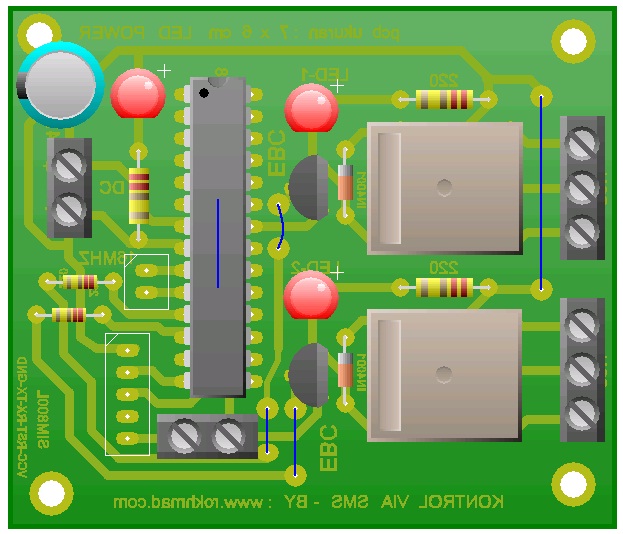

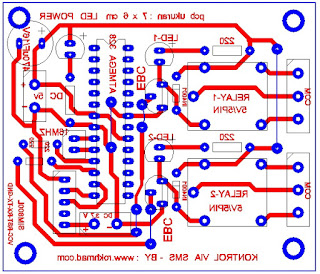

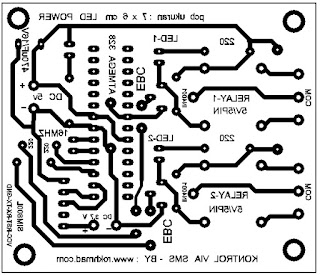

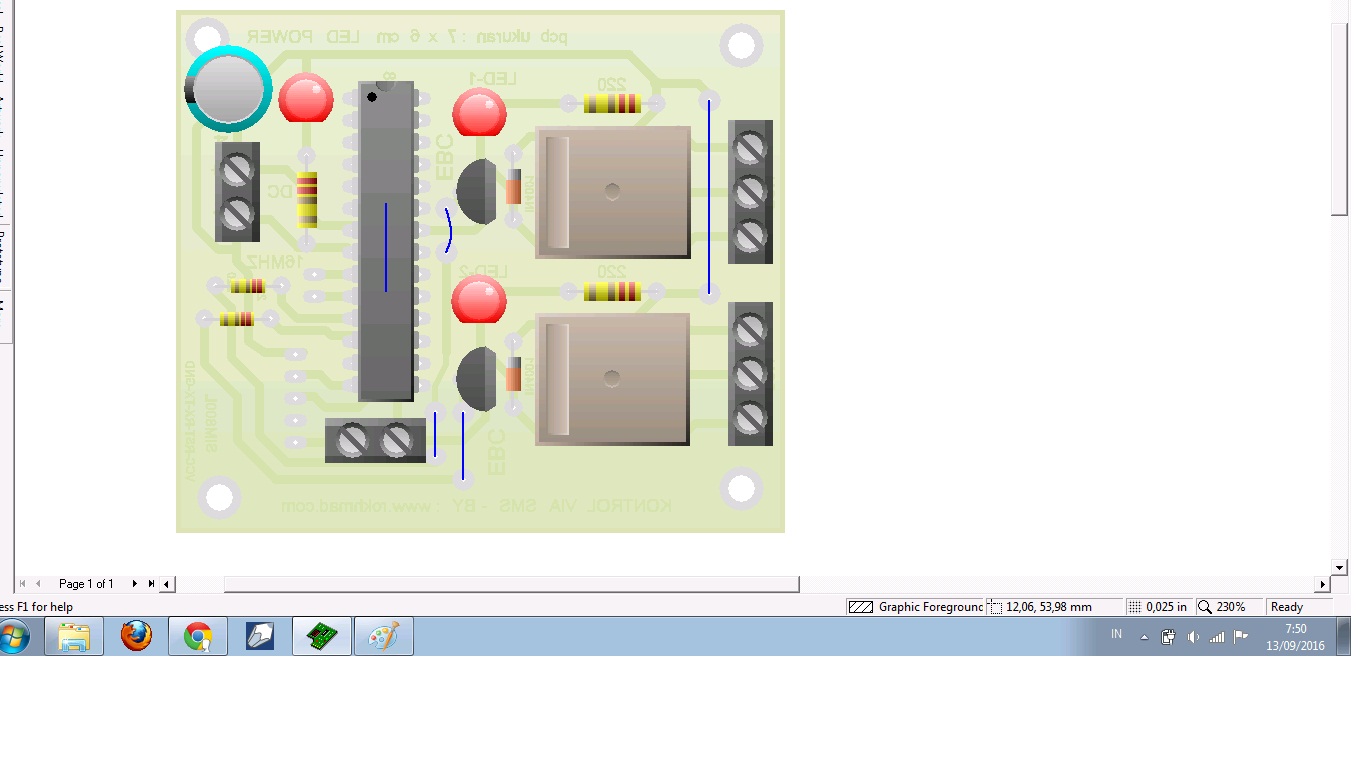

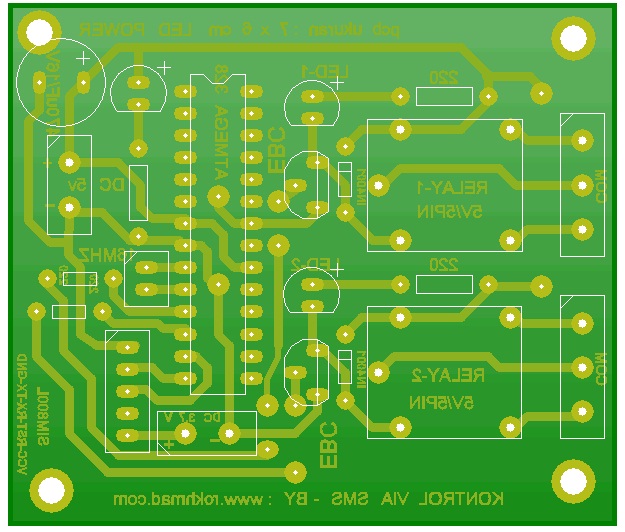

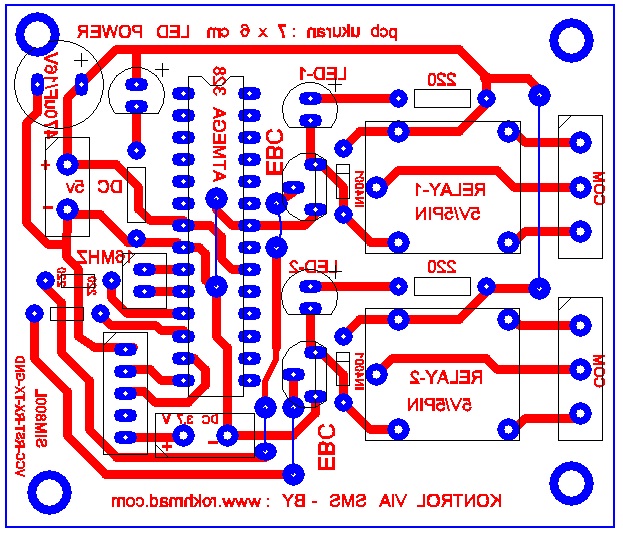

design PCB nya

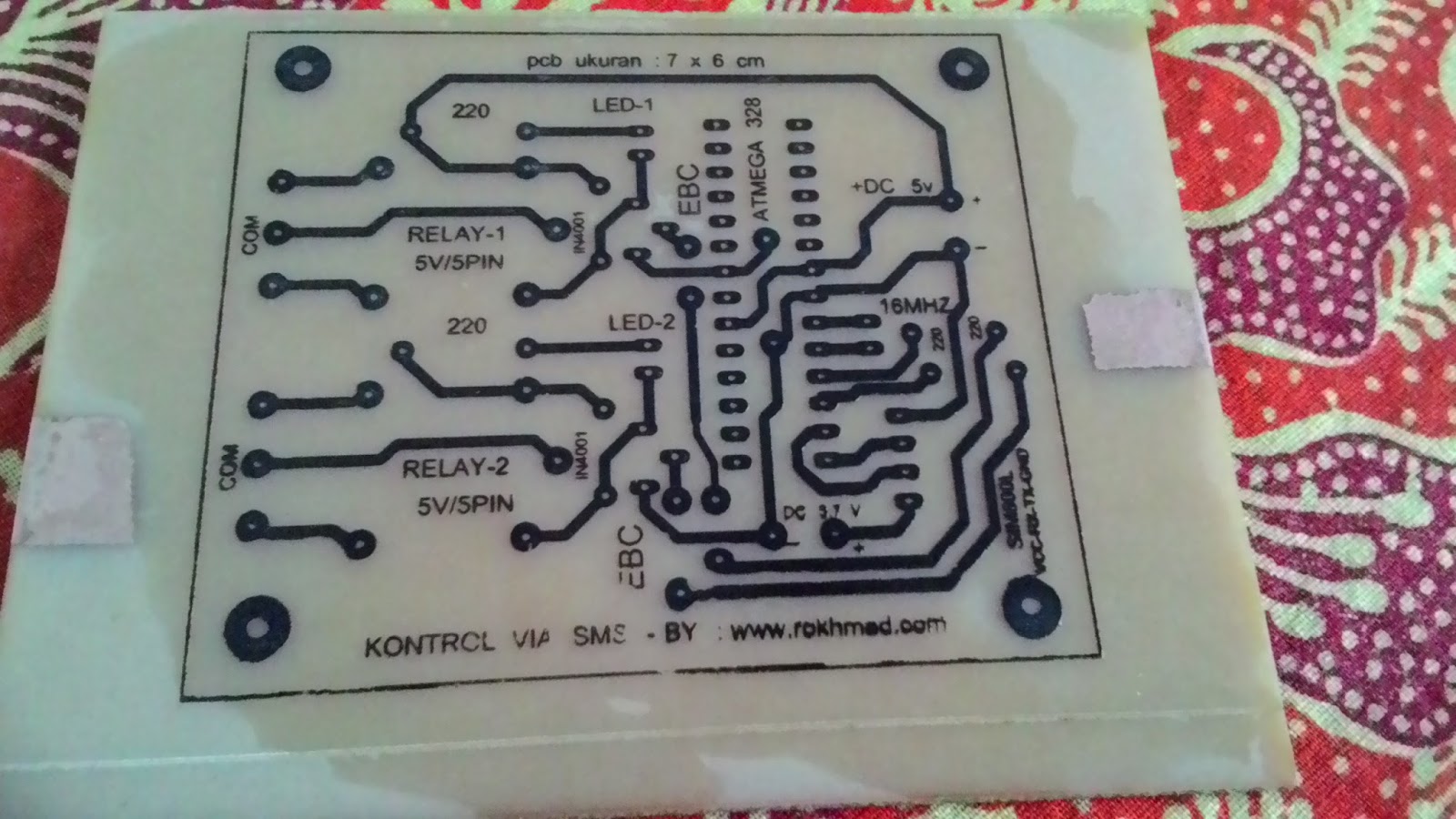

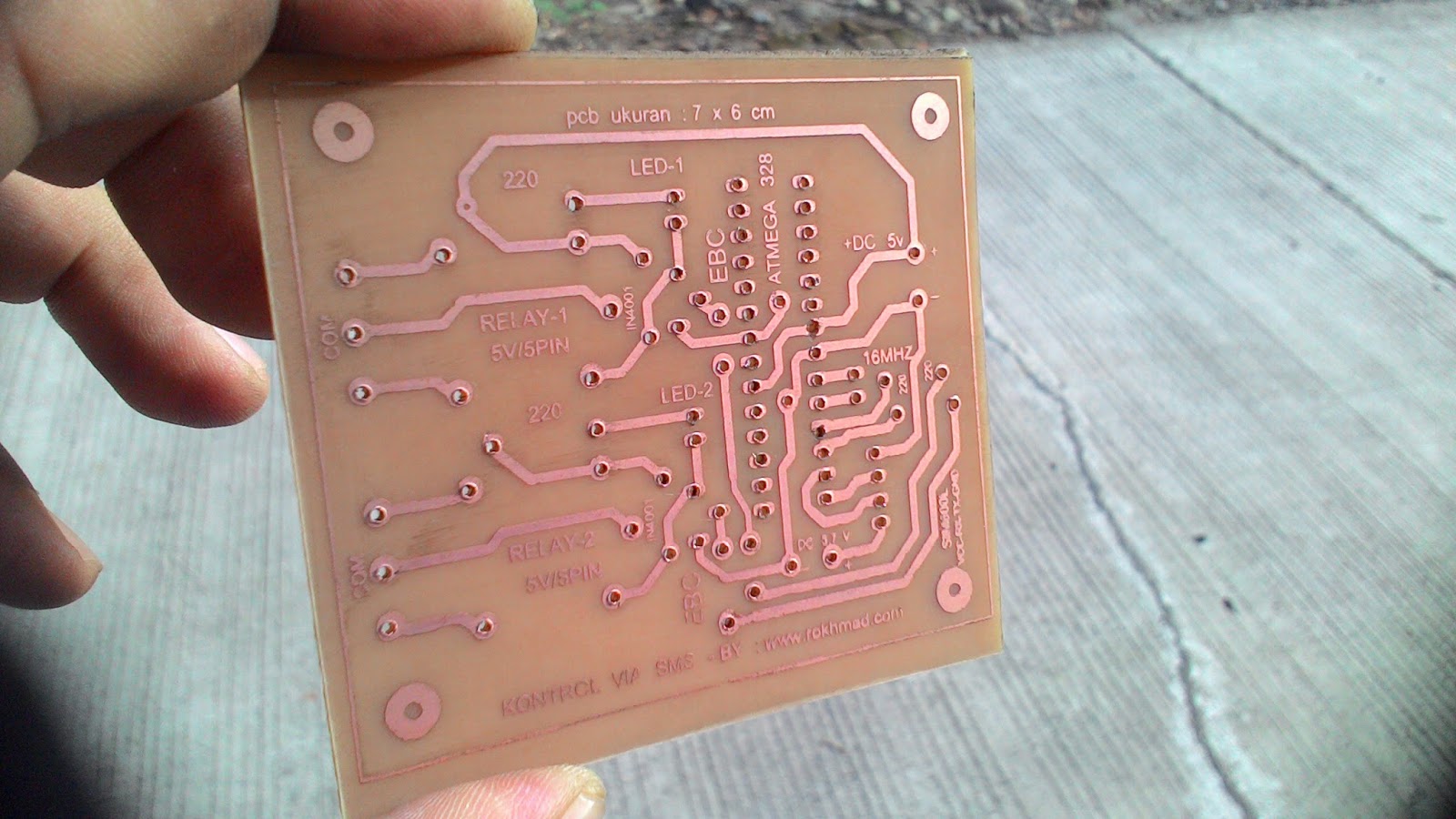

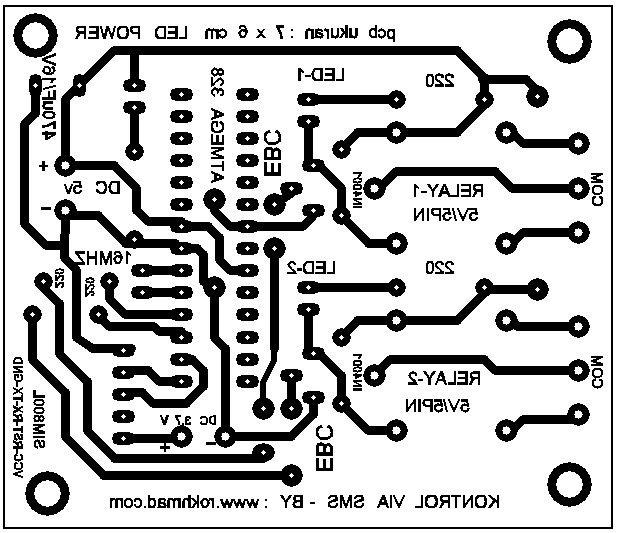

Pcb siap di pakai

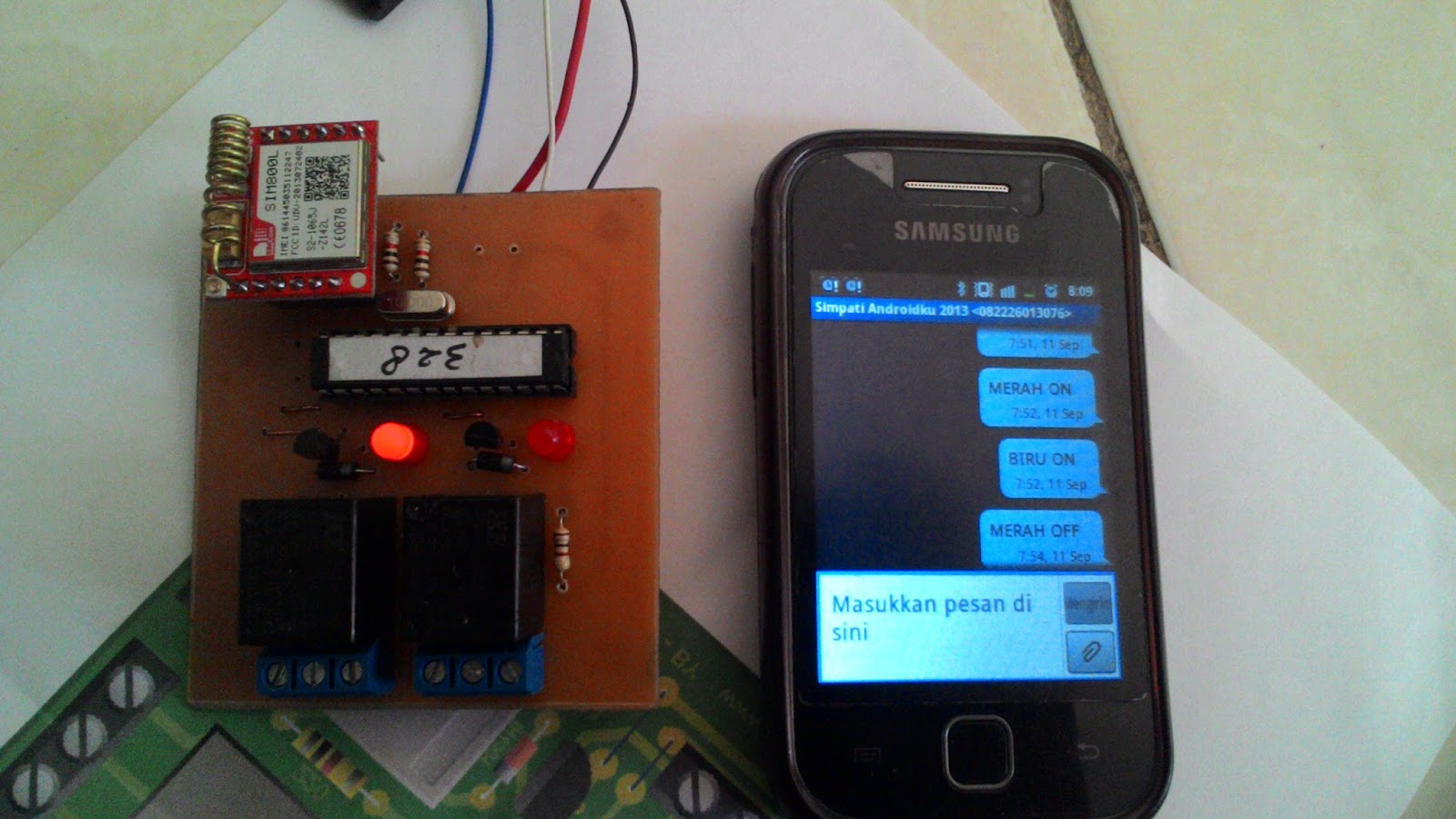

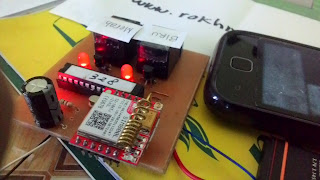

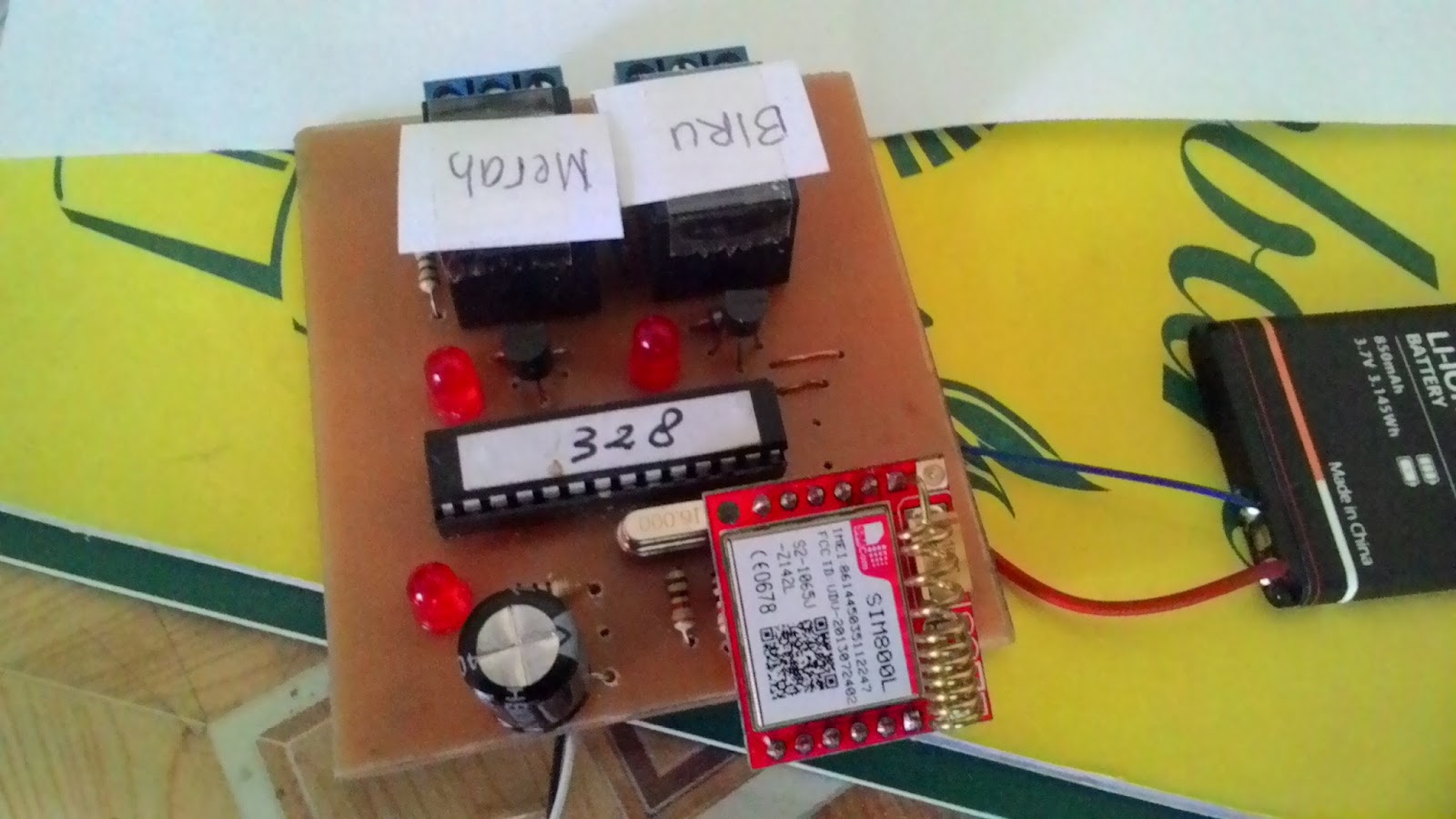

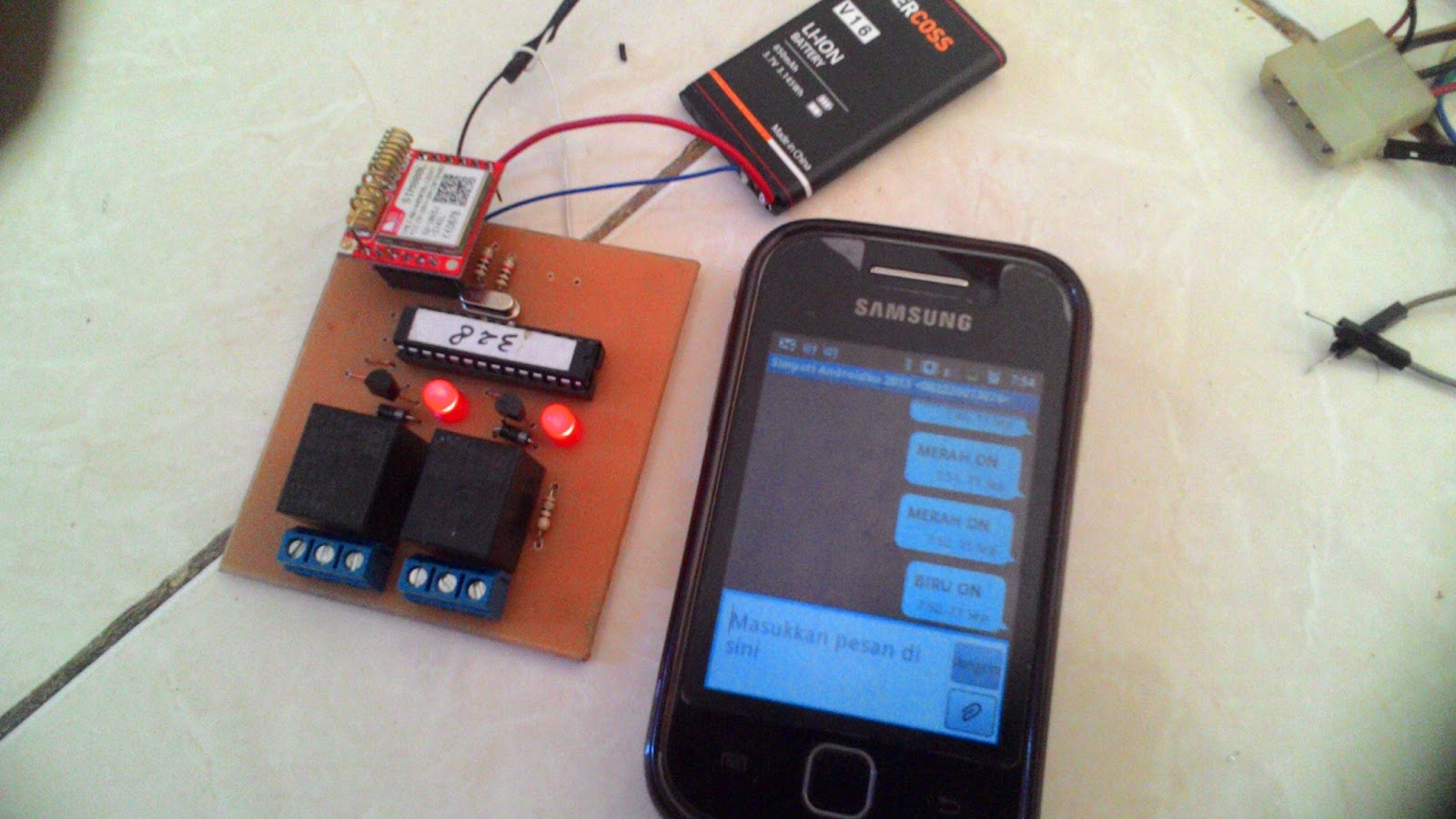

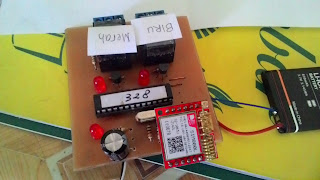

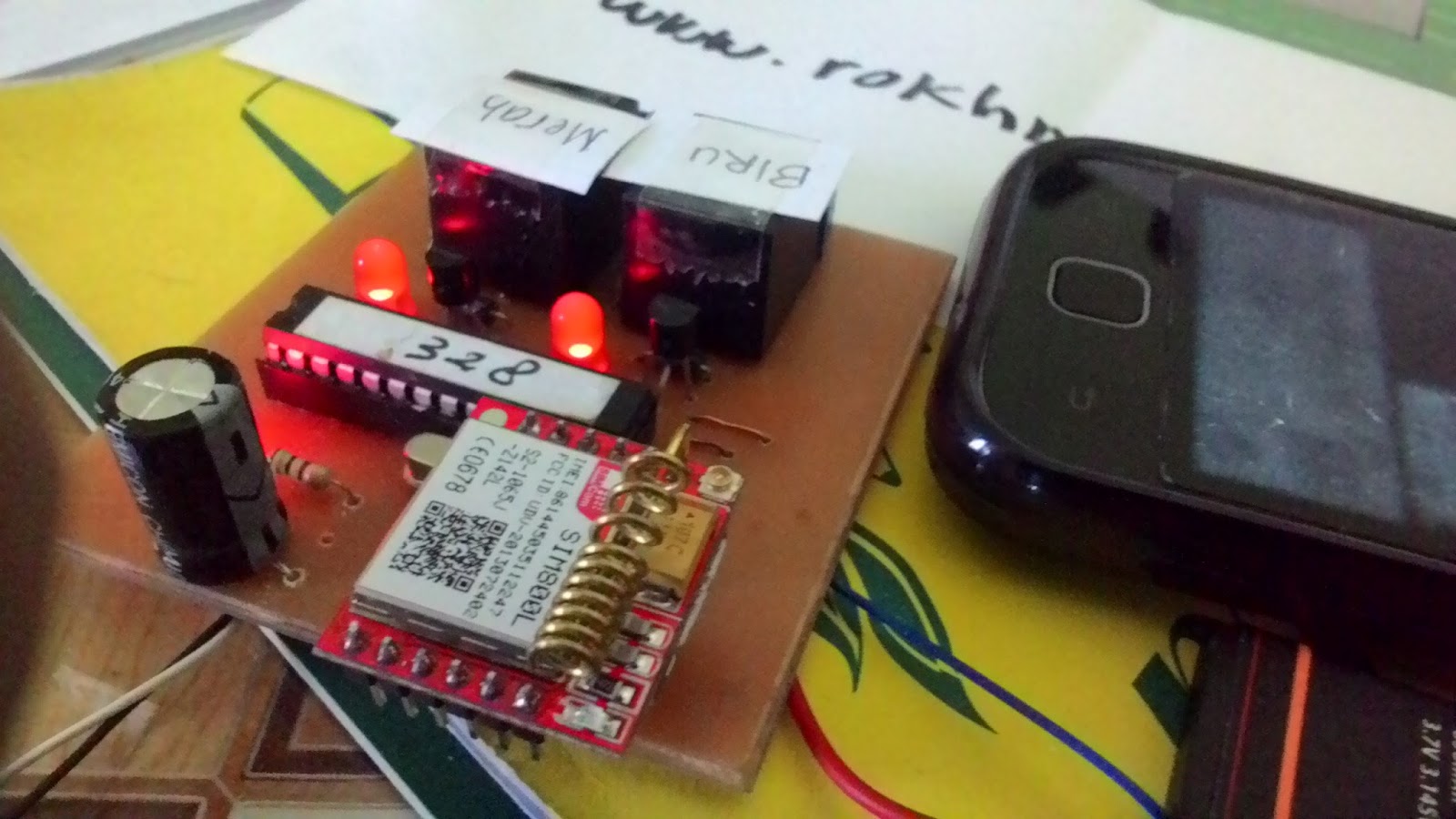

rangkaian yang telah dirakit siap digunakan










Bagaimana Cara memasukan coding nya ke IC atmega 328 ?

Anda harus mempunyai software arduino IDE, unduh disini jika belum punya ; unduh disini

Anda juga harus mempersiapkan BOARD Arduino UNO R3, dengan IC DIP 328

Masukkan sketch  dengan board diatas.
(Pastikan anda sudah menguasai cara memasukkan sketch dgn arduino)
Jika tidak punya board arduino bisa anda gunakan USB asp, baca disini :
http://www.rokhmad.com/2016/04/cara-mengisi-bootloader-pada-ic-atmega.html



Setelah IC atmega 328 anda isi dengan sketch, cabut IC DIP dan pasang pada PCB yang telah dipersiapkan.

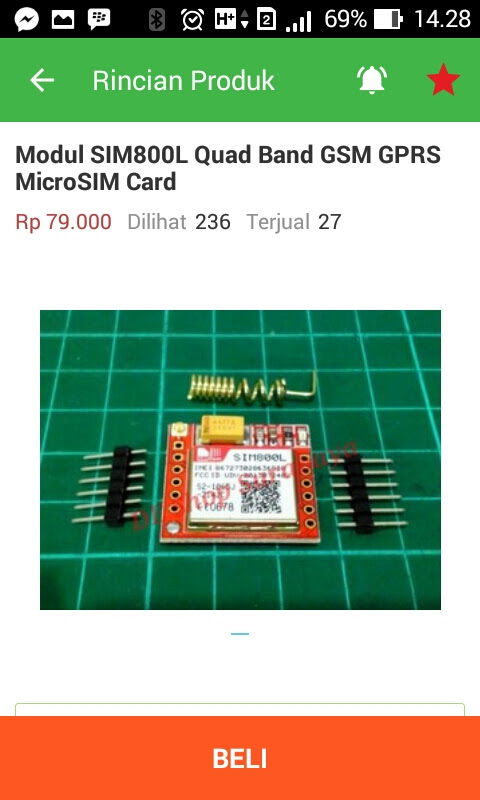

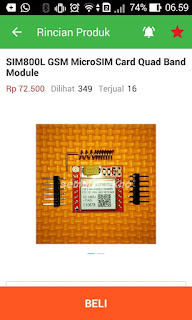

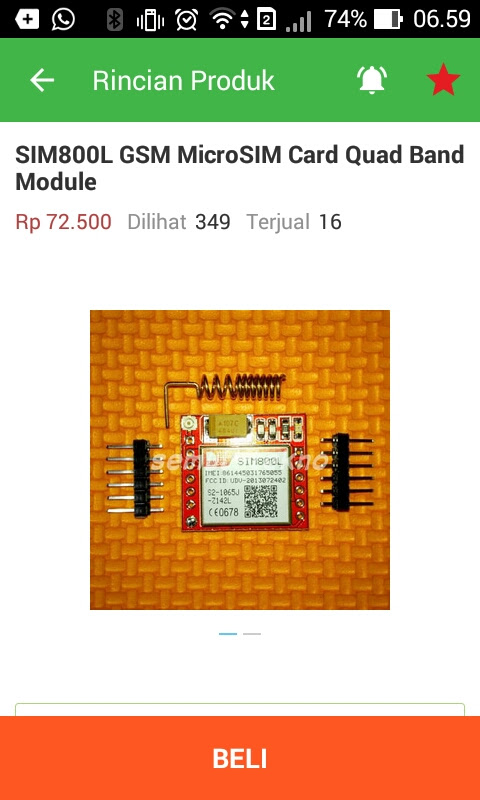

Pasang Kabel Tegangan, Ingat untuk SIM 800L membutuhkan tegangan 3,7 volt, anda bisa menggunakan batre HP 3,7 volt atau bisa menggunakan buck dc-dc konverter, yang telah di set tegangannya menjadi 3,7 volt.

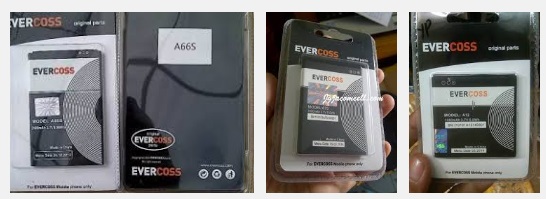

Batre HP 3,7 Volt

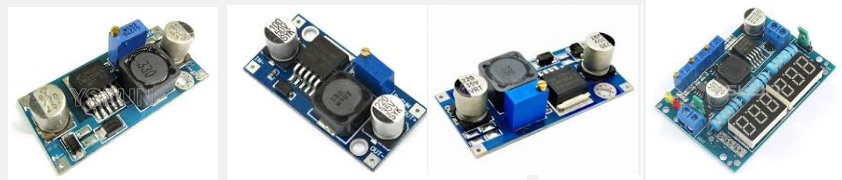

buck DC-DC konverter, atur tegangan out 3,7 volt dengan memutar trimpot
(harga 10.000 tanpa displai 7 segmen -50.000 dengan display 7 segmen)

Sedangkan untuk sumber atmega 328 menggunakan Adaptor dari charger HP 5V.,

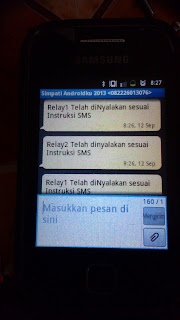

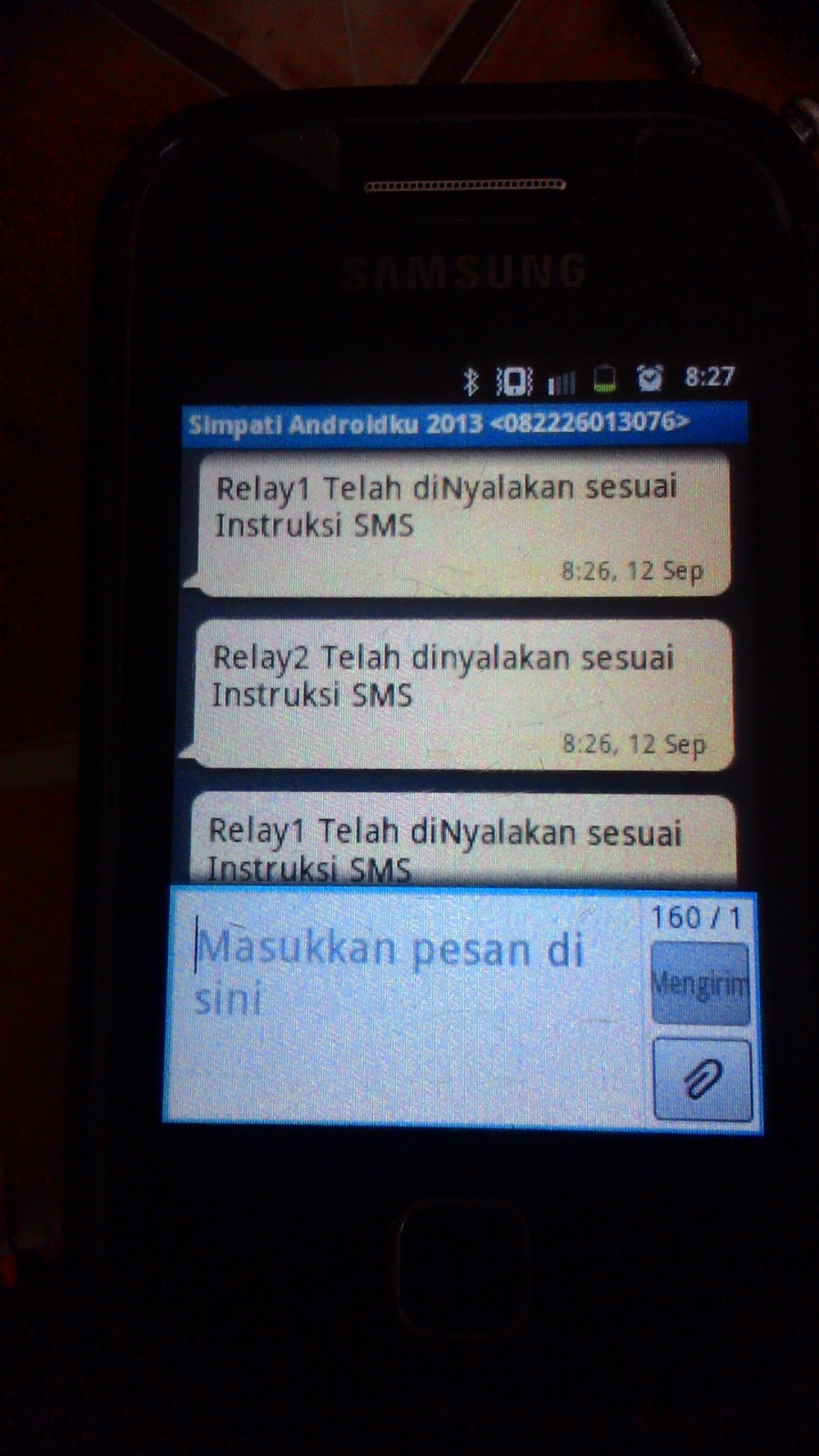

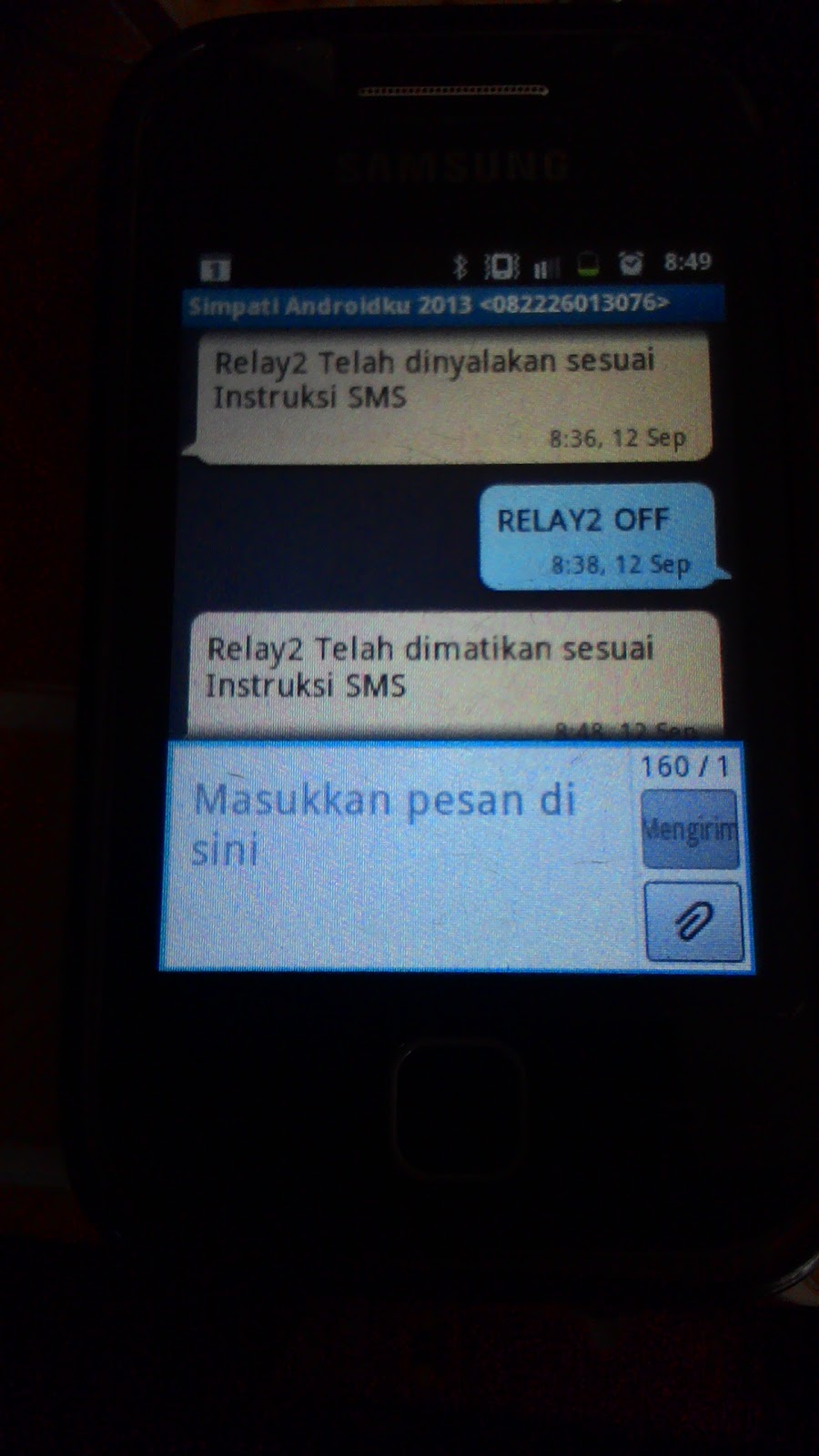

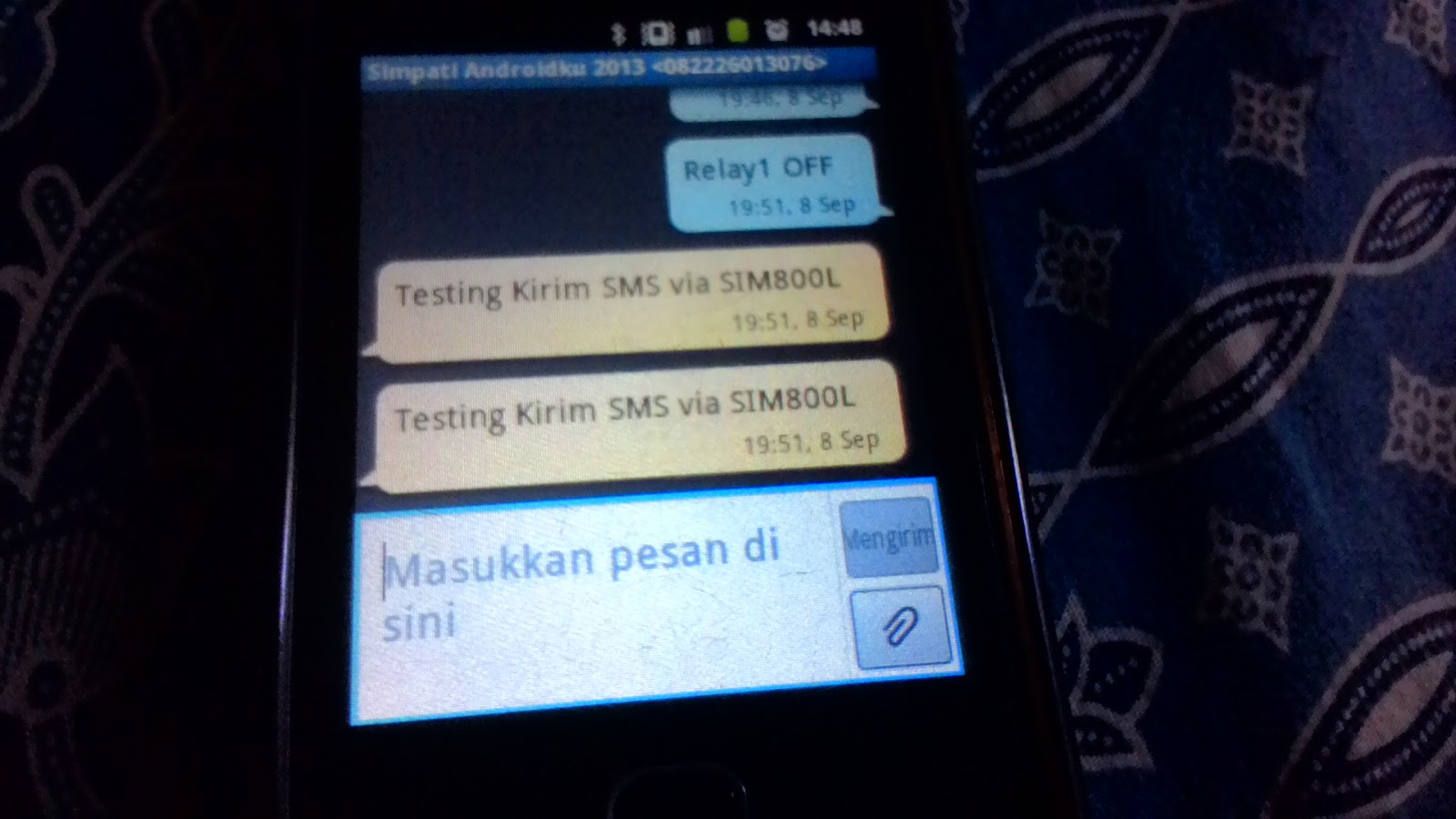

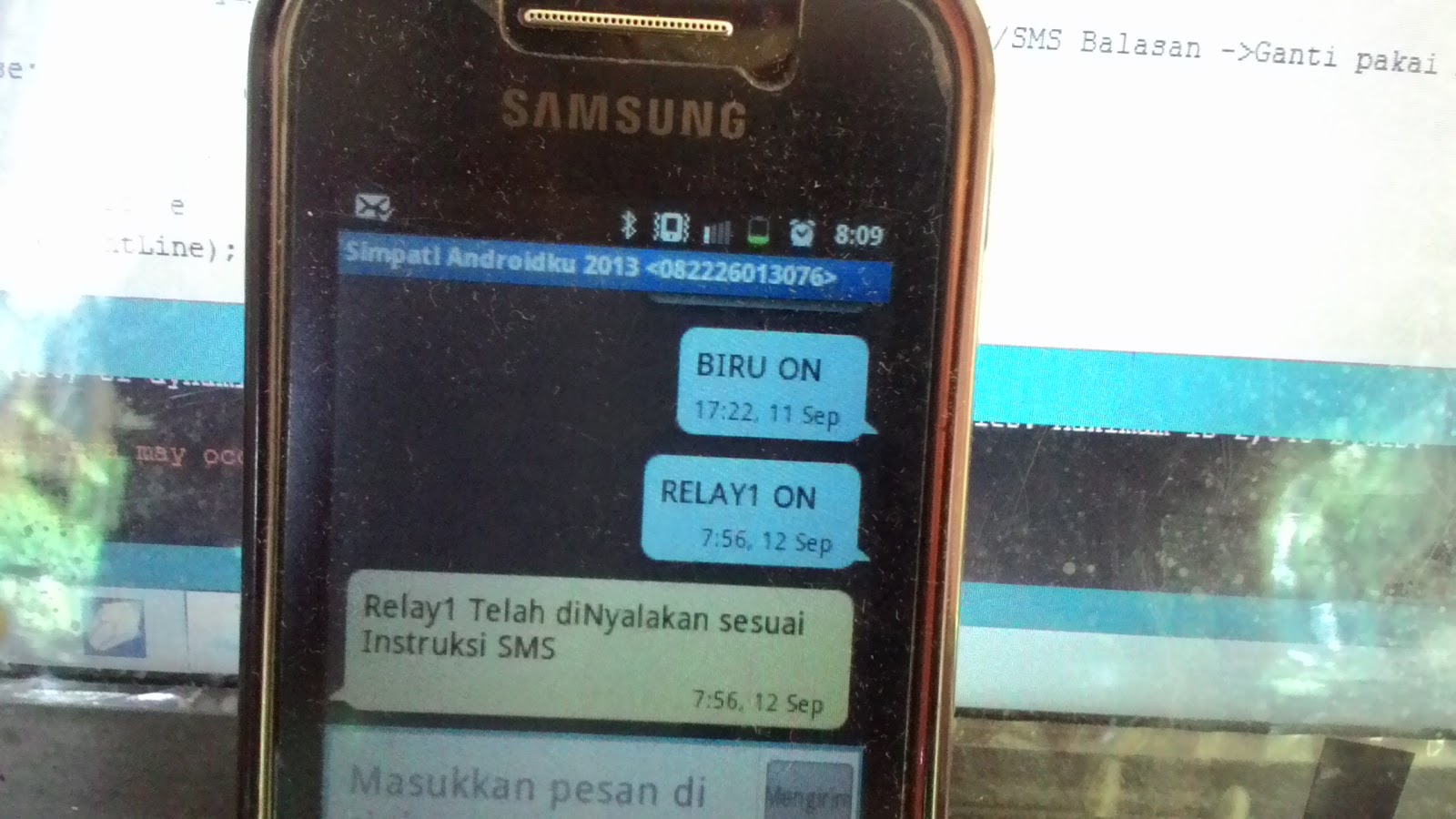

berikut tampilan SMS Controller Relay :














Untuk lebih jelas anda bisa unduh project lengkapnya disini :
DOWNLOAD


PETUNJUK :

  1. COPY PASTE FOLDER :Seeeduino_GPRS-master
  2. ke folder arduino : C:Program FilesArduinolibraries
  3. copy paste sketch, di program arduino.
  4. masukkan sketch dengan menggunakan software arduino IDE & board arduino UNO R3.
  5. Cabut IC atmega 328, pasang pada pcb yang telah di buat.
  6. Pasang SIM Card pada slot SIM 800L, pastikan ada pulsa dan ada signal.
  7. jika lampu berkedip-kedip cepat maka sim800L tidak terhaubung jaringan,
  8. jika kedipnya jarang-jarang, sim800L siap digunakan.
  9. JANGAN TERBALIK MEMSANG SIM800L, TERUTAMA POLATRITASNYA.
  10. Gunakan batre HP 3,7 Volt untuk supply sim800L,
  11. atau bisa menggunakan buck DC-DC converter di setting pada tegangan 3,7 V.

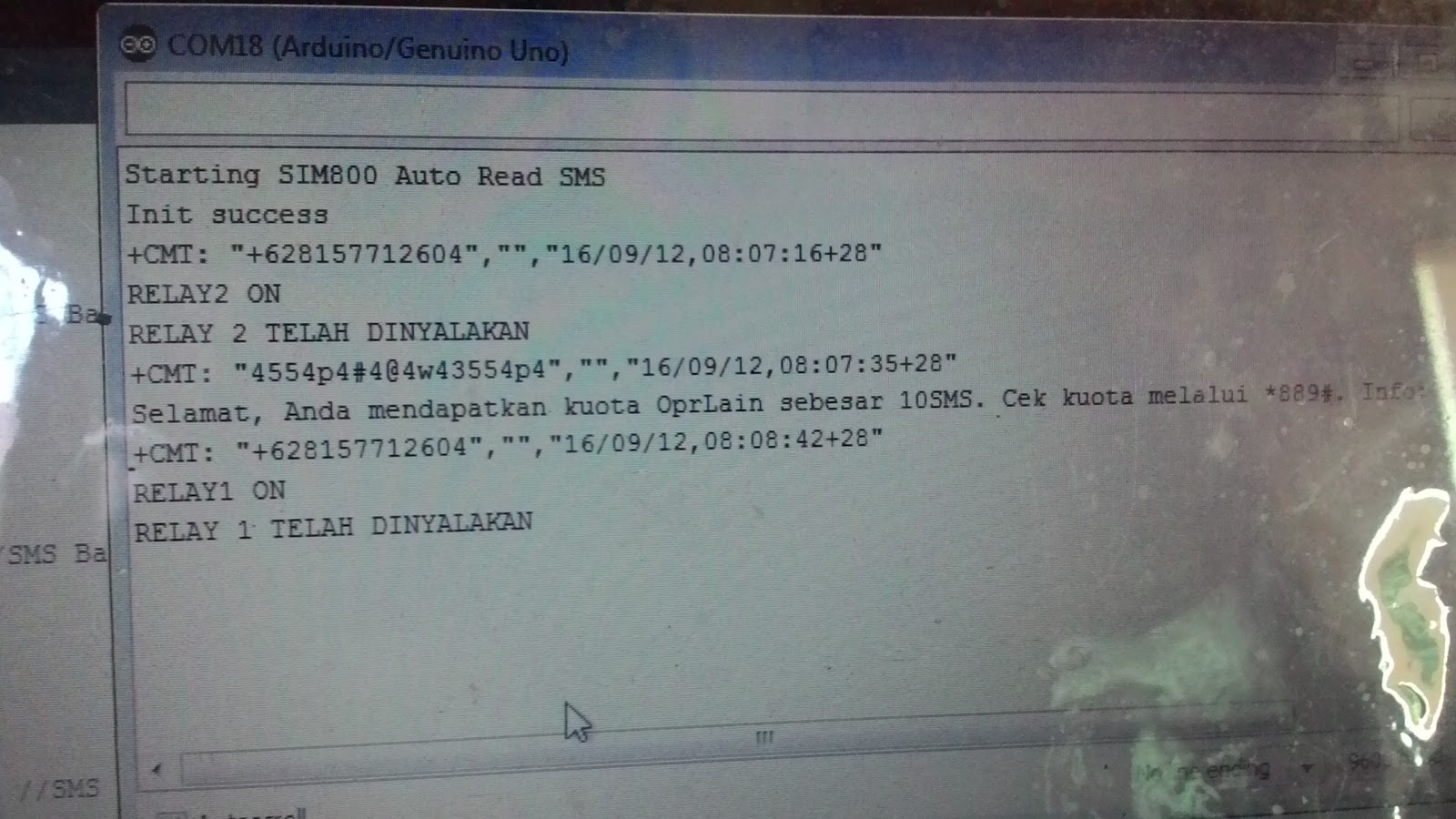

uji coba dengan SMS ke Nomor yang terpasang pada SIM 800 L
kode SMS :

RELAY1 ON   --> UNTUK MENYALAKAN RELAY1
RELAY1 OFF --> UNTUK MEMATIKAN RELAY1

RELAY2 ON --> UNTUK MENYALAKAN RELAY2
RELAY2 OFF --> UNTUK MEMATIKAN RELAY2


THX : TO : DANI ARDIANTO (http://www.belajarduino.com/)



Video Youtube :
