Gambar Teknik Listrik
Tanggal : 29/06/2016 11:12:28
Menggambar teknik ialah cara yang paling baik untuk menunjukkan dan menjelaskan maksud suatu benda ataupun pesawat.
Gambar teknik yang sempurna harus dilengkapi dengan keterangan-keterangan yang lengkap yang merupakan petunjuk dan keterangan gambar.
Keterangan gambar yang berada dalam sebuah kolom atau kotak yang didalamnya dibagi-bagi lagi, untuk diisi keterangan gambar yang diperlukan disebut dengan STUKLIS.
Keterangan dalam stuklis meliputi :
Gambar teknik yang sempurna harus dilengkapi dengan keterangan-keterangan yang lengkap yang merupakan petunjuk dan keterangan gambar.
Keterangan gambar yang berada dalam sebuah kolom atau kotak yang didalamnya dibagi-bagi lagi, untuk diisi keterangan gambar yang diperlukan disebut dengan STUKLIS.
Keterangan dalam stuklis meliputi :
- Judul atau tujuan gambar teknik yang digambar
- Nomor urut dan kode lain yang dianggap perlu
- Skala Gamabr yang digambar
- Oleh siapa digambar dan kapan dilmulai-kapan selesai
- Oleh siapa diperiksa
- Oleh siapa disetujui
- Keterangan-keterangan lainnya

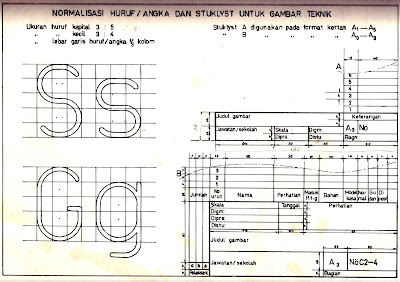

Normalisasi Huruf ;
Stuklis type A (dapat digunakan pada kertas A1 -A5)
Stuklis Type B (dapat digunakan pada kertas A0 -A3)
Tugas Untuk kelas X TITL-1 & X TITL-2
Silahkan di gambar : Aneka Garis dibawah ini, pada kertas Gambar A3.
Tugas dikumpulkan paling lambat minggu depan, Selasa 10 September 2013
