Uji Kemampuan Fisika
Materi berupa animasi Flash yang di design untuk dipahami sendiri.
File ini berukuran 157,19 Kbytes
Telah diakses oleh pengunjung sebanyak 8 kali
Materi Presentasi Sistem Kendali Elektronik (SKE)--> (dgn PLC)
\"\"
Materi untuk mengajar Sistem Kendali Elektronik (SKE)dengan PLC

kik disini

File ini berukuran
Telah diakses oleh pengunjung sebanyak 0 kali
K3LH
Beriku ini Materi K3LH part-1 silahkan klik disini
-->>Materi K3LH<<-- data-blogger-escaped-a=\"\">

File ini berukuran
Telah diakses oleh pengunjung sebanyak 0 kali

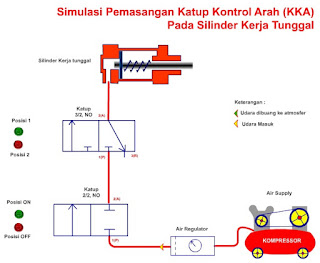

Modul Sistem Pneumatik

Pneumatik berasal dari bahasa Yunani  yang berarti udara atau angin. Semua sistem yang menggunakan tenaga yang disimpan dalam bentuk udara yang dimampatkan untuk menghasilkan suatu kerja disebut dengan sistem Pneumatik. Dalam penerapannya, sistem pneumatic banyak digunakan sebagai sistem automasi.
Penggunaan Sistem Pneumatik
a.       Rem
b.       Buka dan tutup Pintu
c.       Pelepas dan penarik roda-
          roda pendarat     pesawat.
d.       Dan lain-lain.

Kelebihan Sistem Pneumatik :
a.       Fluida kerja mudah didapat dan ditransfer.
b.     Dapat disimpan dengan  baik
c.       Penurunan tekanan relatif lebih kecil dibandingkan dengan sistem hidrolik.
d.     Viskositas fluida yang  lebih kecil sehingga gesekan dapat diabaikan.
e.       Aman terhadap kebakaran.
Kekurangan Sistem Pneumatik :
a.       Gangguan suara yang bising
b.      Gaya yang ditransfer terbatas
c.       Dapat terjadi pengembunan.
Download Handout Sistem Pneumatik
Hand Out Silahkan Klik disini
Media Pembelajaran Interaktif Sistem Pneumatik Klik Disini






File ini berukuran
Telah diakses oleh pengunjung sebanyak 0 kali
Materi Menggambar Teknik : Menggambar segilima dan segi 7 beraturan dengan jangka

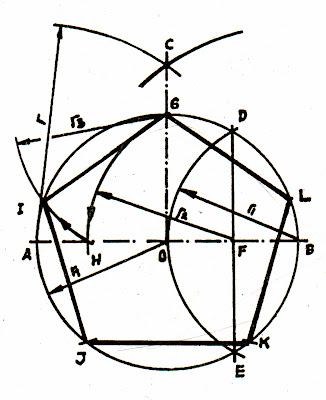

Menggambar segilima beraturan dengan jangka

  1. Lingkarkan jangka dengan jari-jari r1 dengan pusat di O
  2. Tarik garis sumbu mendatar melalui O hingga berpotongan dengan lingkaran di A dan B
  3. Lingkarkan jangka yang berjari-jari r dengan pusat di A dan B hingga berpotongan di C
  4. Tarik garis dari O ke C hingga memotong lingkaran di G
  5. Lingkarkan jangka yang berjari-jari r1 dari titik pusat B, hingga memotong lingkaran di titik D dan E; lalu hubungkan D dengan E hingga memotong sumbu AB di titik F
  6. Ukurkan Jangka dari F ke G (r2 = FG) dan lingkarkan r2 tersebut dengan titik pusat di F hingga memotong sumbu AB di H
  7. Ukur GH dengan jangka (GH = r3) ini merupakan sisi segi lima beraturan
  8. Pindahkan r3 bertutut-turut dengan titik pusat di I, J, K dan L
  9. Hubungkan G dengan I, I dengan J, J dengan K, K dengan L
  10. sehingga didapat segilima beraturan GIJKL

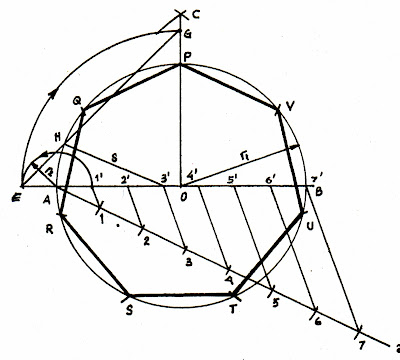

Menggambar segi 7 beraturan dengan jangka
  1. Tentukan jari-jari r1 dan lingkarkan dengan pusat di O
  2. Tarik garis mendatar sumbu melalui O hingga didapat titik potong A dan B
  3. Buat garis tegak lurus AB melalui O hingga berpotongan di P dan perpanjang keatas
  4. Bagi garis AB menjadi 7 bagian yang sama,(baca artikel ini cara membagi garis menjadi n bagian yang sama)  sehingga di dapat 1', 2', 3' 4' 5', 6' dan 7'
  5. Ukur dengan jangka A ke 1' (A1' = r2) dan lingkarkan r2 dengan pusat di A hingga berpotongan dengan perpanjangan AB di E
  6. Ukur dengan jangka dari O ke E (OE = r3) dan lingkarkan r3 tersebut dengan titik pusat di O hingga memotong garis perpanjangan OP di G
  7. Tarik garis dari E ke G hingga memotong lingkaran di titik H
  8. Ukur dengan jangka dari H ke 3', ini merupakan sisi segi 7 beraturan






File ini berukuran
Telah diakses oleh pengunjung sebanyak 0 kali
Gambar Teknik Listrik
Menggambar teknik ialah cara yang paling baik untuk menunjukkan dan menjelaskan maksud suatu benda ataupun pesawat.
Gambar teknik yang sempurna harus dilengkapi dengan keterangan-keterangan yang lengkap yang merupakan petunjuk dan keterangan gambar.
Keterangan gambar yang berada dalam sebuah kolom atau kotak yang didalamnya dibagi-bagi lagi, untuk diisi keterangan gambar yang diperlukan disebut dengan STUKLIS.

Keterangan dalam stuklis meliputi :
  1. Judul atau tujuan gambar teknik yang digambar
  2. Nomor urut dan kode lain yang dianggap perlu
  3. Skala Gamabr yang digambar
  4. Oleh siapa digambar dan kapan dilmulai-kapan selesai
  5. Oleh siapa diperiksa
  6. Oleh siapa disetujui
  7. Keterangan-keterangan lainnya

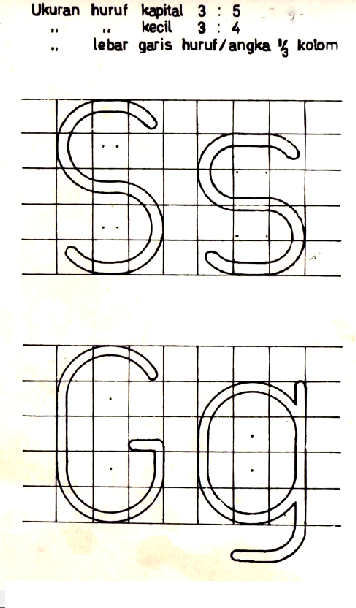

Normalisasi Huruf ;

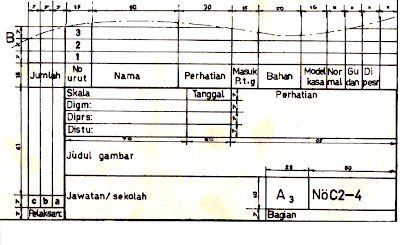

Stuklis type A (dapat digunakan pada kertas A1 -A5)

Stuklis Type B (dapat digunakan pada kertas A0 -A3)

Tugas Untuk kelas X TITL-1 & X TITL-2

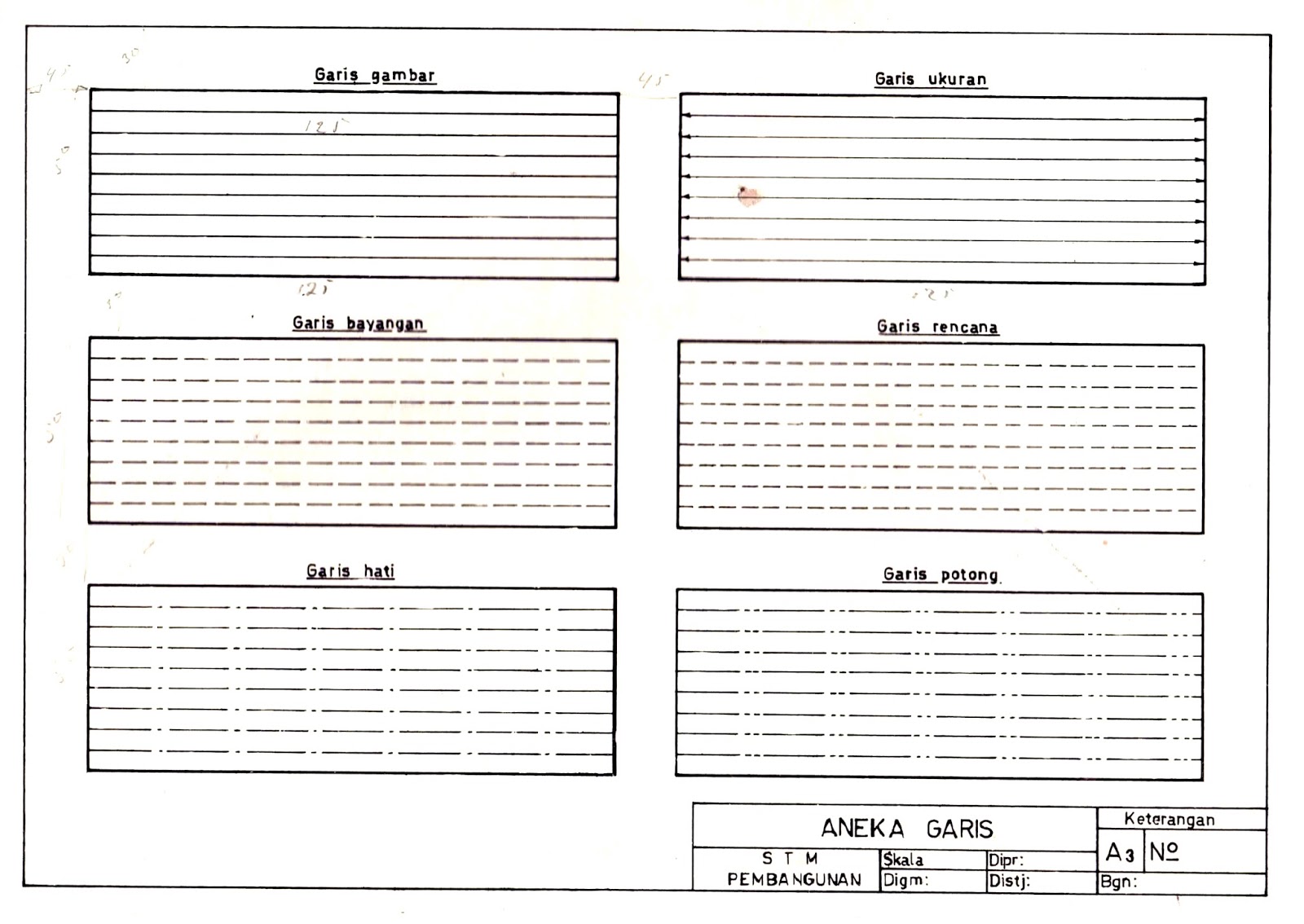

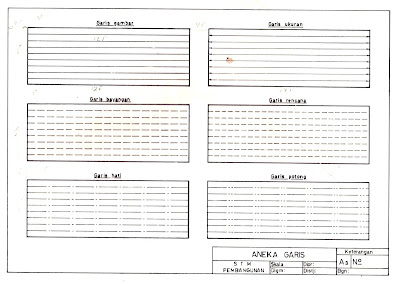

Silahkan di gambar : Aneka Garis dibawah ini, pada kertas Gambar A3.
Tugas dikumpulkan paling lambat minggu depan, Selasa 10 September 2013



Baca juga Posting  Macam garis & kegunaannya

File ini berukuran
Telah diakses oleh pengunjung sebanyak 0 kali
